开槽式（缝挂式）干挂：是在石材上下边开条通槽或半圆槽，用 T 型板扣住槽边。通过槽内注胶来固定石材与挂件的一种安装方式。

这种方式由于上下石材无法通过位移通在震动较大时容易发生四边的勾板与石材、石材与石材之间的挤压破坏，防震性能差。用这种方法做的幕墙不能用大规格尺寸的石材，其主要原因就是这种安装方式在石材安装时就形成了层层受压，石材成了墙体，幕墙越高压力越大，其 T 型板处的弯曲应力也越大，对这种类型的干挂方式的安全隐患，国家已对 JGJ133 进行了修改，将 T 型的双面扣件改为 L 型单面扣，以每块为一单元扣于副龙骨，并且采用高承载力的龙骨改变层层受压。

开槽式的不足：

1、对石材厚度要求较高，由于将石材一分为三，因此剩余受力石材太薄，消弱了干挂点处的抗拉强度。一般石材厚度不小于 20mm（不含磨边）；

2、由于石材的硬度大，因此开槽时极易造成破损；

3、需要安装钢龙骨，加大建筑物承重，且增加成本；

4、板材的受力方式为点承重，抗震性能差，安全系数低；

5、最大的缺点是装上后就不能单块再调整和卸下。

施工工艺流程：

施工准备→放线弹线→埋板安装→钢骨架制作安装→石材安装→成品保护。

1、施工准备

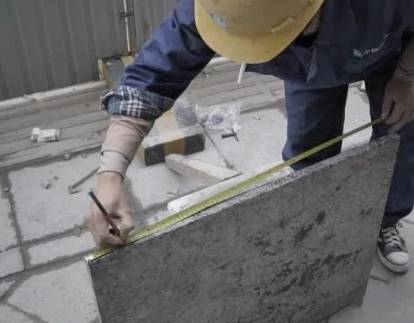

a、对石材进行排版、编号。

b、对基体墙体进行检查，确认是否需凿除、修整。

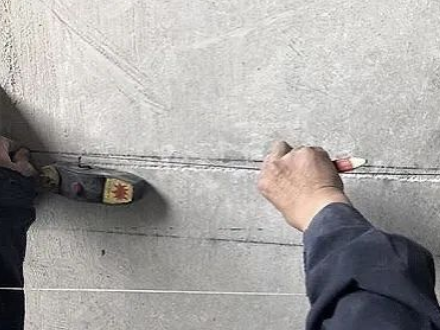

2、放线弹线

根据设计要求放样并弹出骨架、饰面轮廓线和墙上水平基准线，并放好各部位的槽钢线。

3、埋板安装

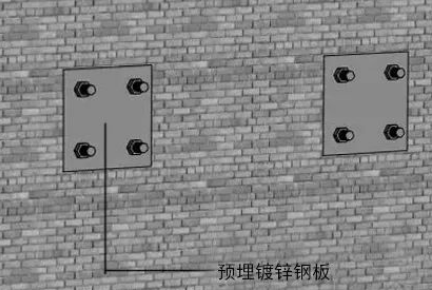

按照竖龙骨槽钢位置，确定预埋镀锌钢板位置，在混凝土梁、墙上用膨胀螺栓固定埋板。

4、钢骨架制作安装

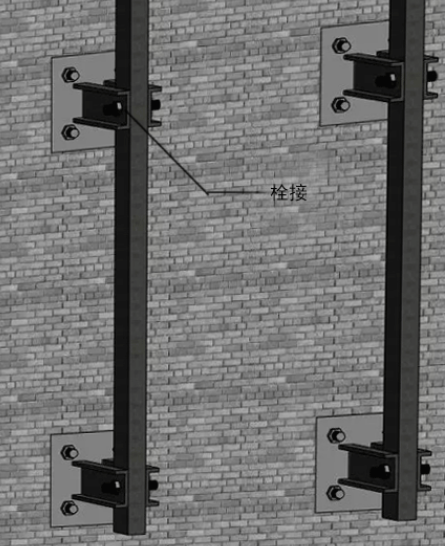

a、需要安装钢骨架的墙面按照所弹的分割线合理布置钢骨架的竖龙骨，与埋板四边满焊连接。

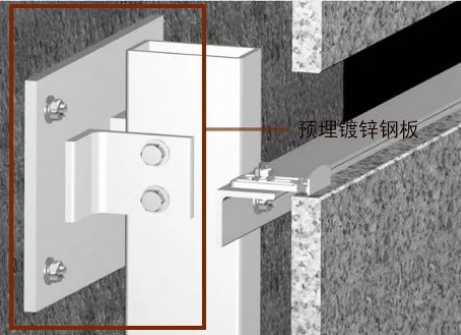

△竖龙骨安装示意

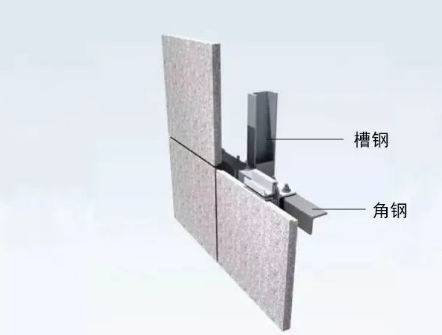

b、横龙骨采用镀锌角钢，间距视石材规格而定，与竖龙骨满焊连接。

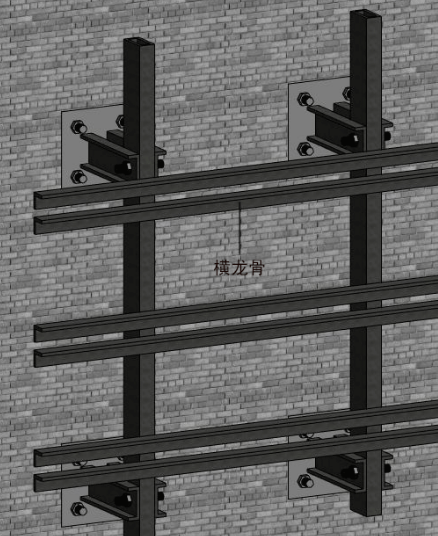

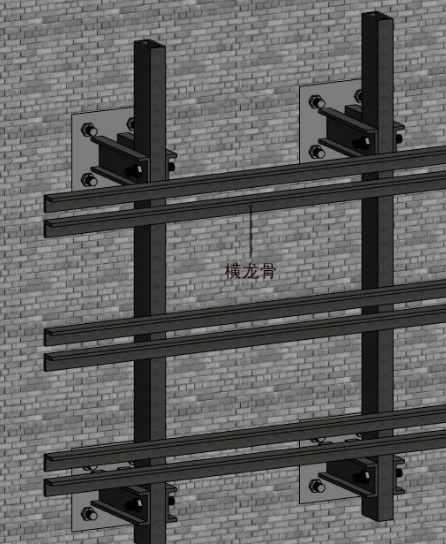

△横龙骨安装示意

c、安装前根据石材规格在角钢一面预先打孔以备挂件固定用，同时龙骨所有焊接部位防锈处理。

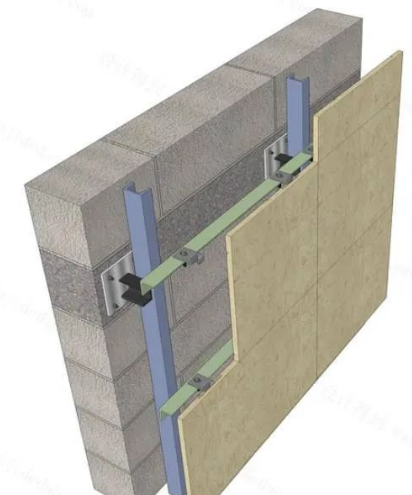

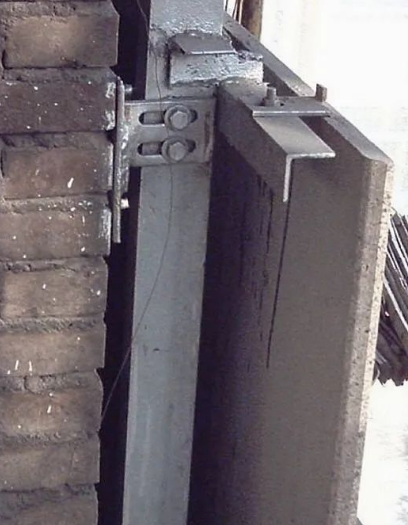

5、石材安装

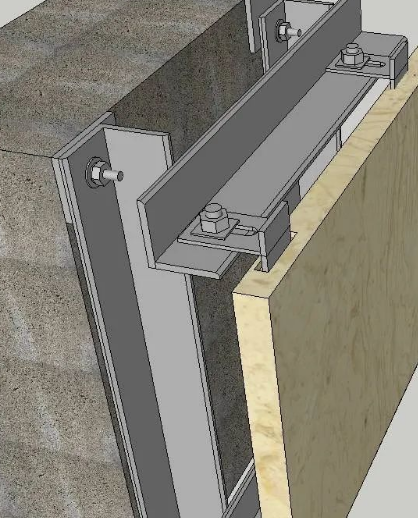

a、在钢骨架上插固定螺栓，镶不锈钢或铝合金固定挂件。

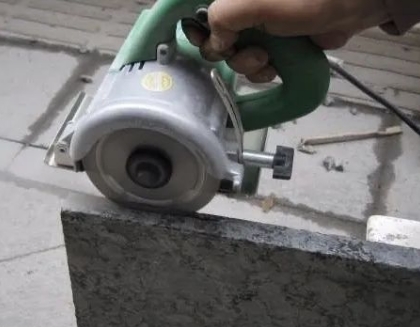

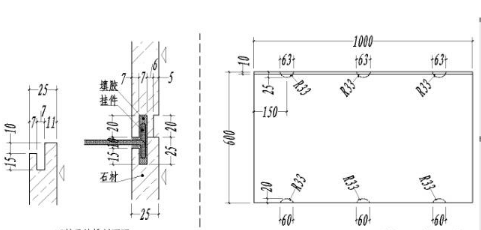

b、根据设计尺寸，将石材固定在专用模具上，进行石材上、下端开槽，背面开一企口以便干挂件能嵌入其中。

c、用AB结构胶嵌下层石材的上槽，插连接挂件，嵌上层石材下槽。

6、成品保护

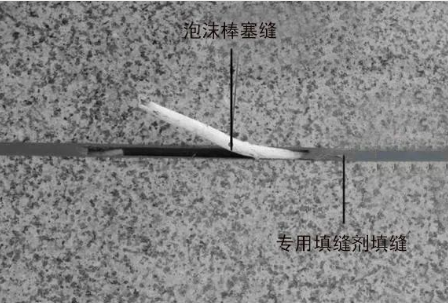

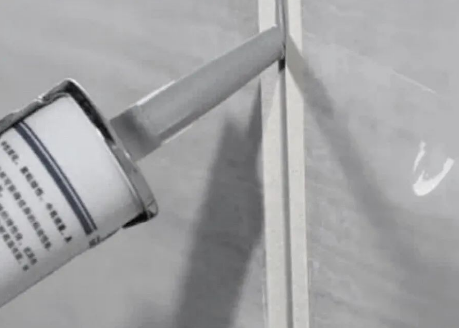

a、用泡沫棒塞缝，并用专用填缝剂擦缝，完成后进行完成面的清洁。

b、用珍珠薄膜将地面以上 2m范围均覆盖好，进行成品保护。

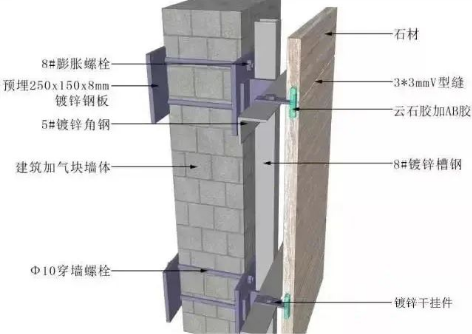

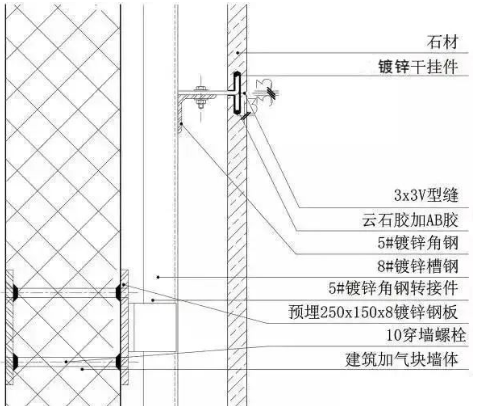

7、节点构造

8、注意事项

a、当干挂石材幅面尺寸＞1㎡时，上下排挂点间距不宜超过700mm，石材中间应增加挂点，以免石材受力不足而脱落。

b、石材干挂必须使用环氧干挂AB胶(严格按照1:1比例进行配比施工)，云石胶只能作为临时固定。

c、钢骨架宜采用普通碳素钢型材，有特殊需要时可采用不锈钢型材，钢立柱宜采用槽钢，横向钢架宜采用角钢。且均应符合设计及规范要求。
